Como cinco barreiras complementares de segurança protegem a entrada do elevador

Uma interpretação da ABNT NBR 16858-1 sob a ótica da Engenharia de Segurança

Poucos componentes de um elevador concentram tantos requisitos de segurança em um espaço tão reduzido quanto a região da soleira da cabina. Em apenas alguns centímetros, a ABNT NBR 16858-1 estabelece limites dimensionais, parâmetros de resistência mecânica e dispositivos de proteção que atuam de forma integrada, impedindo que o desnível entre o carro e o pavimento se torne um ponto vulnerável.

Embora pareça apenas apoiar e guiar as portas, a soleira representa a interface direta entre a zona acessível aos usuários e o poço do elevador. Durante o embarque e desembarque, com as portas abertas, essa região perde temporariamente a barreira física das folhas das portas, exigindo que outros elementos construtivos preservem a segurança do sistema.

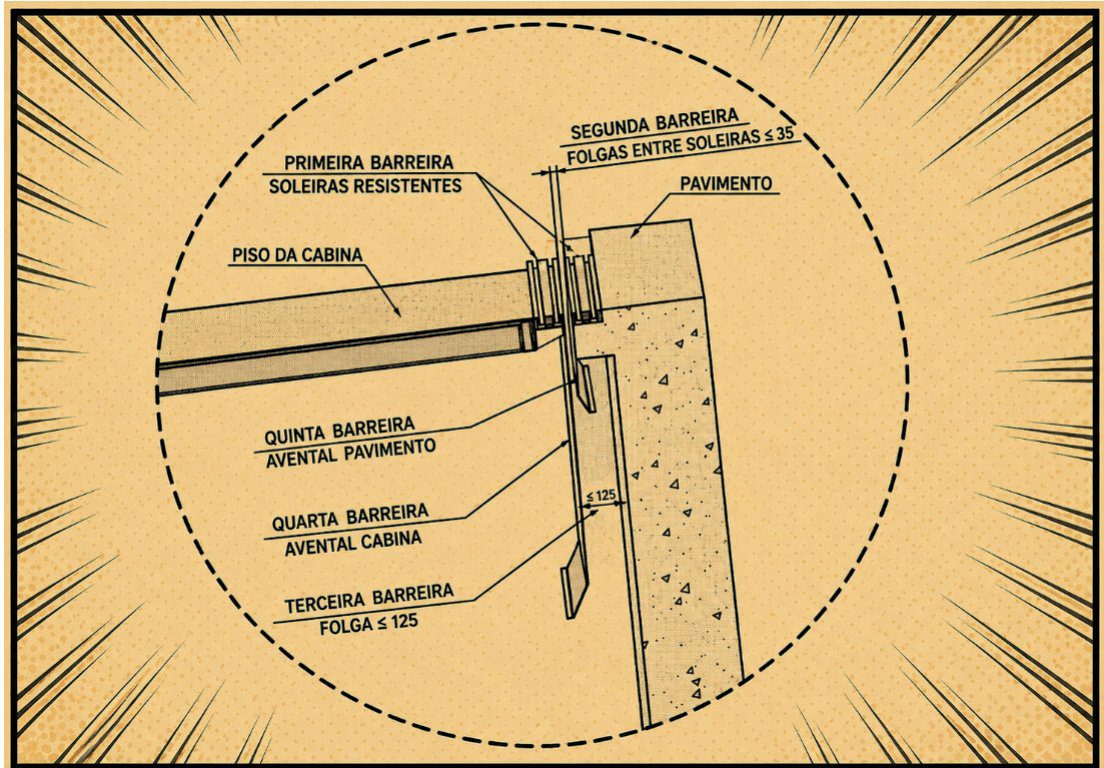

É nesse ponto que a filosofia da ABNT NBR 16858-1 se destaca, aplicando o princípio fundamental da Engenharia de Segurança conhecido como proteção em camadas (defesa em profundidade). Em vez de concentrar a segurança em um único componente, a norma distribui requisitos complementares que criam sucessivas barreiras. Sob essa perspectiva, a região da soleira exemplifica perfeitamente essa estratégia, atuando com cinco barreiras sucessivas que impedem que a entrada do elevador se transforme em uma via de risco em direção ao poço (Ver Figura 1).

A expressão “cinco barreiras sucessivas de proteção” não aparece literalmente no texto da ABNT NBR 16858-1. Trata-se de uma interpretação técnica proposta neste artigo para facilitar a compreensão da lógica de segurança adotada pela norma. Sob essa ótica, a proteção dessa área pode ser compreendida como uma sequência de obstáculos destinados a impedir que um perigo evolua até atingir o usuário.

Nota sobre as ilustrações: Todas as figuras deste artigo foram desenhadas originalmente pelo autor. A ferramenta de IA ChatGPT foi utilizada coletivamente para o refinamento estético e padronização visual das imagens.

2. POR QUE A REGIÃO DA SOLEIRA EXIGE TANTAS MEDIDAS DE PROTEÇÃO?

À primeira vista, a entrada do elevador é apenas uma passagem entre o pavimento e a cabina. No entanto, poucos centímetros abaixo dessa abertura encontra-se o poço, região ocupada por diversos componentes mecânicos em movimento. Essa proximidade torna a entrada um dos pontos mais sensíveis à segurança global do equipamento.

Durante o fluxo de passageiros, a interface da soleira interage constantemente com malas, cadeiras de rodas, carrinhos de compras e pequenos objetos, como chaves e saltos de sapatos. Sem requisitos construtivos rigorosos, essa dinâmica favoreceria o aprisionamento de volumes, a queda de materiais no poço e, no limite, o acesso de partes do corpo a zonas de alto risco.

Para mitigar esses perigos, as exigências normativas não devem ser vistas como meras restrições dimensionais isoladas, mas sim como um sistema integrado onde cada barreira complementa a anterior. Nenhuma dessas defesas atua de forma isolada; a eficiência do conjunto depende da presença e da integridade de todas elas.

3. AS CINCO BARREIRAS SUCESSIVAS DE PROTEÇÃO

PRIMEIRA BARREIRA – A RESISTÊNCIA E A ESTABILIDADE DA SOLEIRA

A primeira barreira de proteção do sistema reside na capacidade da soleira de preservar sua integridade estrutural durante toda a vida útil do elevador. Para tanto, a norma preconiza que, durante o carregamento ou descarregamento da cabina, deve-se considerar uma força vertical (Fs) atuando exatamente no centro da entrada. Essa força simula o impacto dinâmico gerado pelo fluxo de usuários ou cargas, como o pisar firme de um passageiro no limite do piso.

O item 5.7.2.3.6 da ABNT NBR 16858-1 estabelece as diretrizes para a determinação de Fs, fornecendo a base matemática para que os projetistas calculem a deflexão mecânica do componente. Como exemplo prático, para um elevador com capacidade para 8 passageiros (600 kg), o cálculo resulta em:

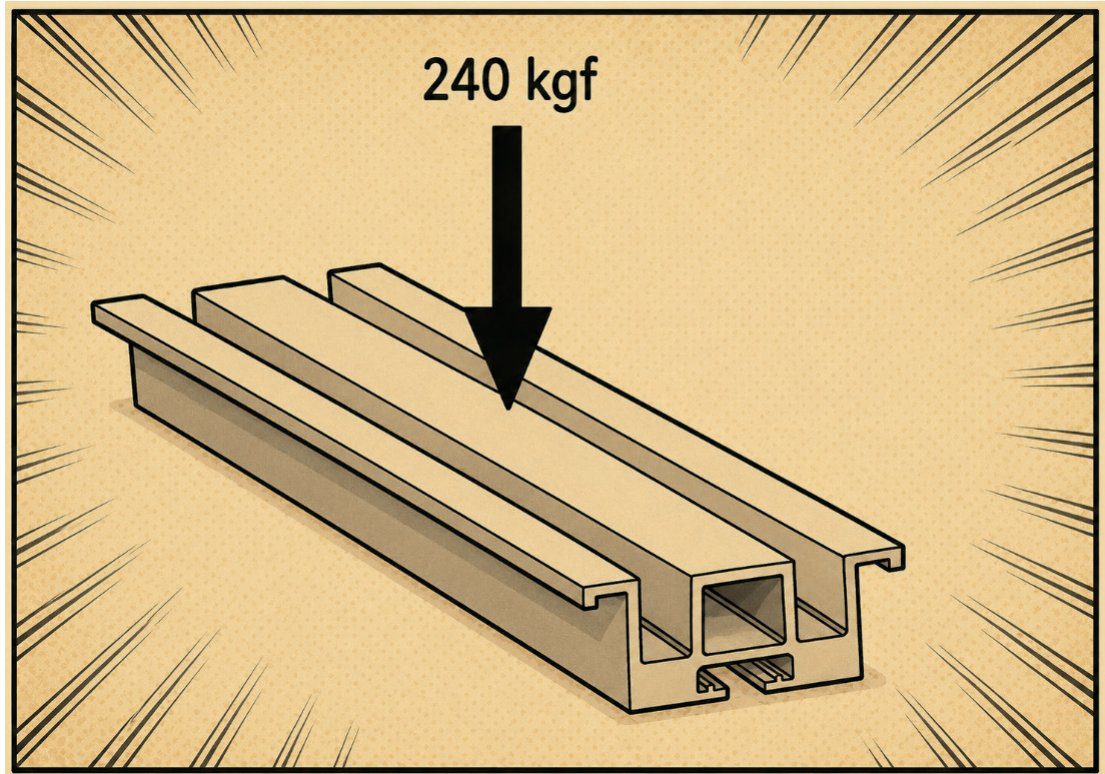

• Fs = 0,4 x 9,81 x 600= 2.354,4 N (aproximadamente 240 kgf)

Utilizando esse valor de projeto, garante-se que a soleira e sua estrutura de suporte não irão ceder, deformar ou entortar sob a carga repetitiva do tráfego diário.

SEGUNDA BARREIRA – A FOLGA ENTRE AS SOLEIRAS

Se a primeira barreira garante a estabilidade geométrica da entrada, a segunda atua sobre um dos pontos mais críticos da interface entre a cabina e o pavimento: a folga existente entre as duas soleiras. Longe de ser apenas um detalhe mecânico necessário ao movimento livre do elevador, esse espaçamento constitui uma dimensão crítica de segurança regulada pela norma para prevenir acidentes cotidianos.

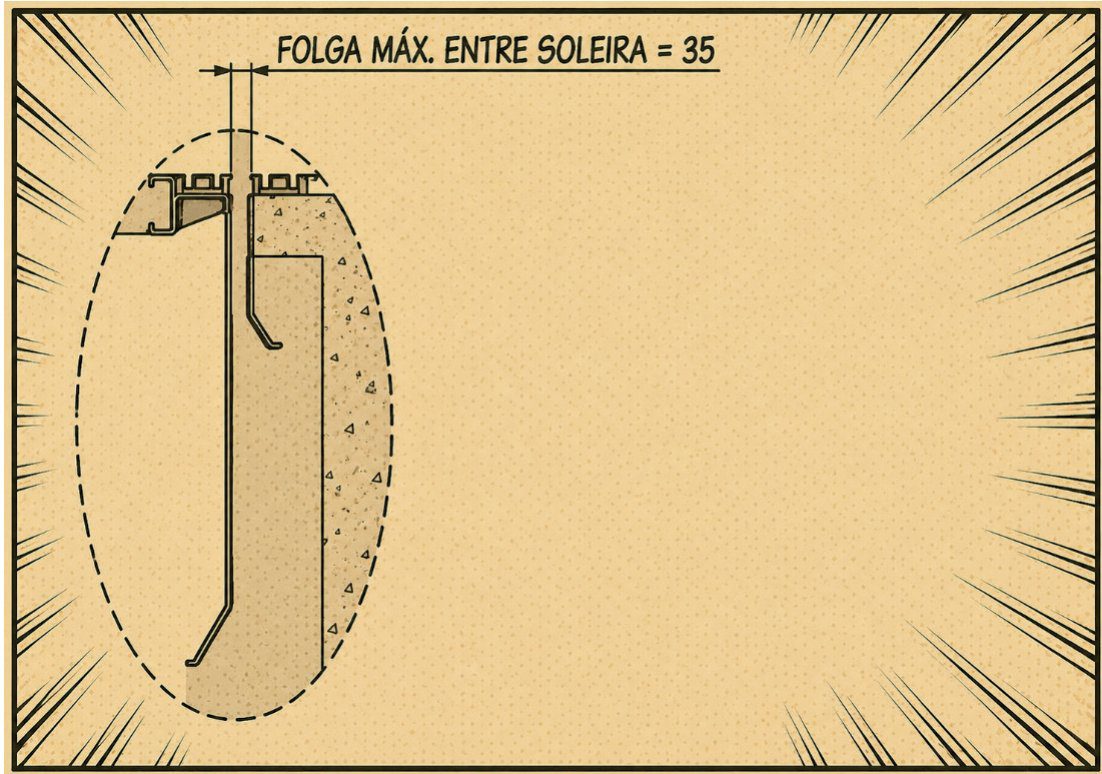

No tráfego diário, essa área é severamente demandada por rodízios de cadeiras de rodas, macas e carrinhos, além de ponteiras de bengalas e saltos de calçados. Vãos excessivos elevam drasticamente a probabilidade de travamento dessas rodas, o que pode causar quedas de usuários ou a perda de pertences no poço. Para mitigar essa vulnerabilidade, o texto normativo fixa em no máximo 35 mm a distância horizontal admissível entre as soleiras, valor que já engloba as tolerâncias de montagem e as deflexões em serviço para assegurar uma transição contínua.

TERCEIRA BARREIRA – A DISTÂNCIA ENTRE A SOLEIRA DA CABINA E A PAREDE DA CAIXA

Enquanto a barreira anterior restringe a abertura frontal entre os pisos, a terceira neutraliza outro potencial ponto de acesso ao poço: o vão lateral entre a soleira da cabina e a parede da caixa de corrida. Apesar de invisível no tráfego diário, essa área configura uma condição crítica de proteção.

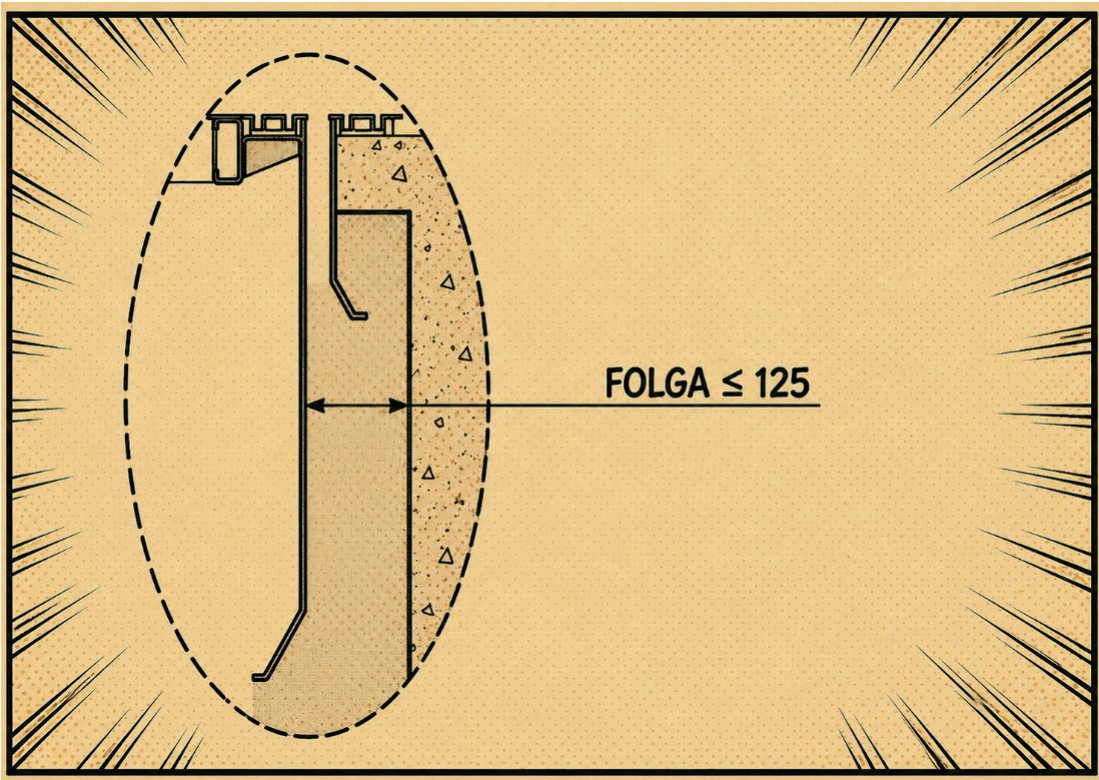

Um afastamento excessivo nesse alinhamento geométrico cria uma zona de risco severo. Visando neutralizar esse perigo, a ABNT NBR 16858-1 determina o limite máximo de 125 mm para esse espaçamento. Essa imposição técnica assegura a proximidade ideal entre a parede da caixa e o limite da cabina, bloqueando um caminho de risco oculto que permaneceria desprotegido caso não houvesse um controle dimensional normativo rígido.

QUARTA BARREIRA – O PROTETOR DA SOLEIRA DA CABINA (AVENTAL)

Mesmo atendendo aos requisitos anteriores, um travamento de emergência fora do andar abre um vão livre sob o piso do elevador. É para neutralizar esse risco em operações de resgate que o item 5.4.5 exige a instalação do avental da cabina. Ele funciona como um escudo mecânico dividido em três exigências vitais:

1. Geometria de Cobertura Total (5.4.5.1): Deve cobrir toda a largura útil da entrada e estender-se verticalmente para baixo por, no mínimo, 750 mm. Essa altura garante que, mesmo se o carro parar desalinhado acima do pavimento, o vão em direção ao poço permaneça completamente blindado pela chapa durante a evacuação de passageiros.

2. Rigidez sob Pressão Extrema (5.4.5.2): Deve suportar uma força perpendicular de 300 N em sua borda inferior sem sofrer deformação permanente maior que 1 mm, assegurando estabilidade caso um usuário perca o equilíbrio no resgate.

3. Superfície Lisa Contra Aprisionamentos (5.4.5.3): Parafusos e fixações só podem sobressair no máximo 5 mm para evitar enroscos nas viagens normais. Sua base inferior deve terminar em uma dobra interna com inclinação de 60° com a horizontal. Cabe destacar que, para fins práticos de desenho técnico e fabricação industrial, essa inclinação normativa é cotada como um ângulo interno de dobra de 150°.

Modificar esses parâmetros em campo anula o efeito desta blindagem específica, tornando indispensável a ação da barreira seguinte.

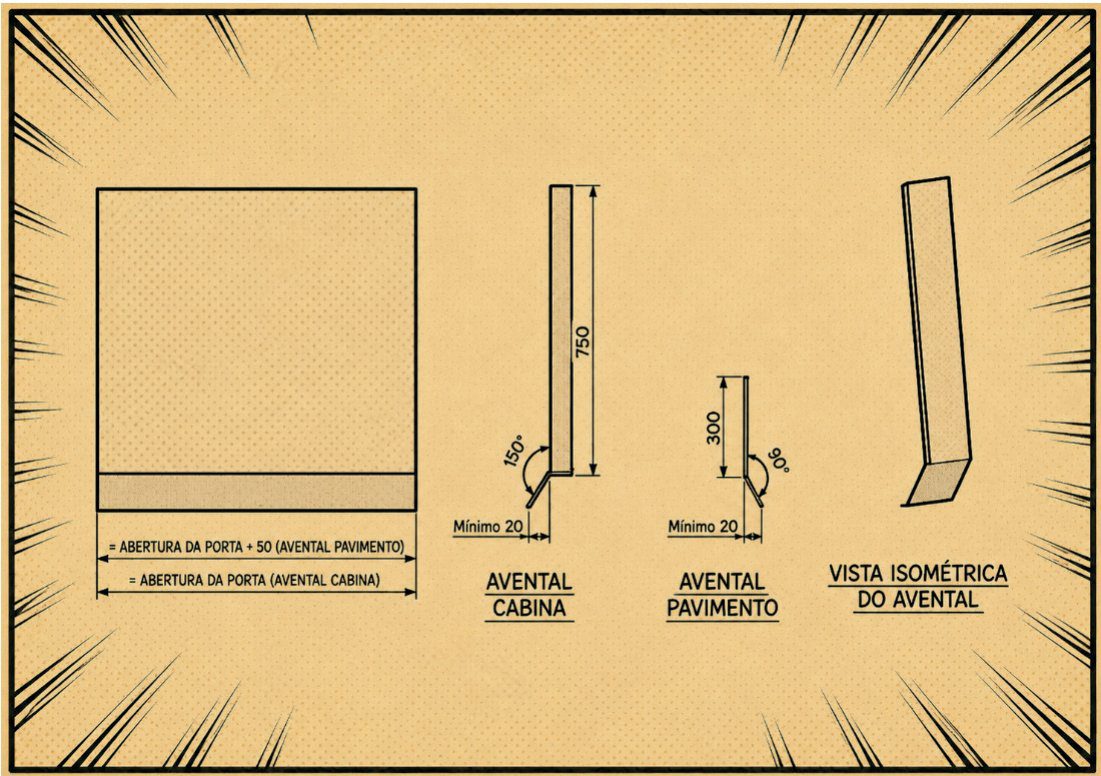

QUINTA BARREIRA – O PROTETOR DA SOLEIRA DE PAVIMENTO (AVENTAL DO ANDAR) (Ver Figura 5)

Se a quarta barreira blinda o vão quando a cabina para acima do nível do andar, a quinta e última barreira inverte esse cenário de risco. Regulada pelo item 5.2.5.3.2, essa proteção consiste em uma aba vertical lisa instalada permanentemente sob cada soleira de pavimento, funcionando como uma blindagem estacionária indispensável tanto para falhas operacionais quanto para o trabalho seguro das equipes técnicas.

A norma exige que essa aba seja diretamente ligada à soleira do andar, estendendo-se por toda a largura útil da entrada. Sua altura deve cobrir, no mínimo, a metade da zona de destravamento das portas acrescida de 50 mm (adotando-se no campo uma face lisa padronizada de pelo menos 300 mm).

Na extremidade inferior, impõe-se uma terminação chanfrada com inclinação mínima de 60° em relação à horizontal para funcionar como rampa de desvio passiva contra impactos. Assim como na barreira anterior, para exatidão na fabricação e calandragem industrial, essa inclinação é cotada no desenho como um ângulo interno de dobra de 150°.

4. CONCLUSÃO

Este artigo buscou examinar a região da soleira sob a ótica da Engenharia de Segurança, desvendando a lógica integrada que fundamenta a ABNT NBR 16858-1. Em vez de exigências dimensionais isoladas, a proteção na entrada do elevador resulta de uma atuação em camadas sucessivas: a rigidez estrutural preserva a geometria, a folga frontal de 35 mm mitiga aprisionamentos, o afastamento da caixa bloqueia o acesso lateral e, finalmente, os aventais da cabina e do pavimento atuam como as defesas físicas terminais contra quedas no poço.

Esses elementos formam uma engrenagem coesa onde cada barreira complementa as demais, de modo que a degradação de qualquer componente compromete a eficiência global do conjunto. Essa abordagem evidencia que a preservação da vida nos sistemas de transporte vertical é alcançada combinando medidas passivas simultâneas que reduzem drasticamente a probabilidade de sinistros.

Em síntese, o estudo da região da soleira demonstra que, na engenharia, nenhuma dimensão existe por acaso. Cada milímetro, cada dobra e cada componente possuem uma razão de ser essencial. Quando compreendidos em conjunto, esses parâmetros transcendem os simples detalhes construtivos para constituir um verdadeiro ecossistema de proteção, salvaguardando diariamente a segurança de milhões de usuários em todo o mundo.
